La Autoridad Nacional de Licencias Ambientales - ANLA informa a los interesados, las instrucciones para el diligenciamiento del radio dinámico en el formato para el certificado de emisiones por prueba dinámica y visto bueno por protocolo de Montreal - CEPD.

Teniendo en cuenta que el radio dinámico es uno de los campos en el que se presenta el mayor número de inconsistencias en el diligenciamiento del formato de solicitud del CEPD, se hacen las siguientes aclaraciones:

1. ¿Qué es el radio dinámico?

Radio real de un neumático cuando está deformado por el peso del vehículo cargado a la masa de ensayo nominal y que se mueve a una velocidad determinada (dynamic loaded radius).

2. ¿Cómo se relaciona el radio dinámico con la circunferencia de rodadura?

El radio dinámico se relaciona con la circunferencia de rodadura (rolling circumference) por medio de la siguiente fórmula:

3. ¿Cómo se diligencian el campo de radio dinámico en el formato del CEPD?

El instructivo del Anexo 2 de la Resolución 1111 de 2013, indica dos alternativas de diligenciamiento:

3.1. Se registra el valor del radio dinámico, si aparece como tal en el reporte técnico, o el valor de este radio calculado a partir de la circunferencia de rodadura, siempre con sus unidades de medida.

3.2. Se registra el valor de la presión y el valor del radio sin carga de las llantas utilizadas durante la prueba de emisiones, con sus correspondientes unidades de medida.

El valor del radio dinámico siempre va a ser menor al radio de la llanta sin carga (representa entre el 96% y 97% del radio de la llanta sin carga, de forma aproximada).

Nota: Este campo no es necesario diligenciarlo este campo cuando se realiza la prueba de emisiones al motor.

4. ¿Cómo se calcula el valor del radio sin carga?

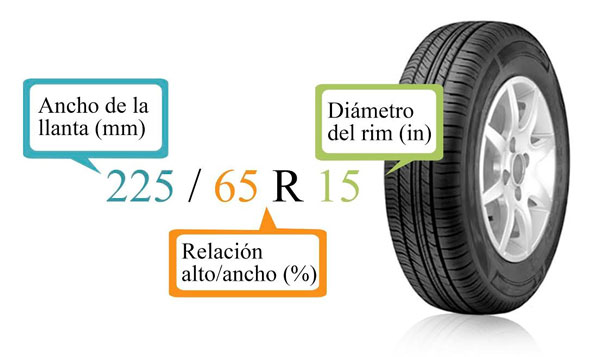

El radio sin carga se calcula a partir los datos de la nomenclatura de la llanta: ancho de la llanta, relación ancho/alto de la llanta y el radio del rim, como se muestra en el ejemplo que aparece a continuación:

En el caso del diligenciamiento del radio sin carga, se registra el valor de este radio, que para el ejemplo es 336.75 mm, acompañado del valor de la presión, por ejemplo 260 kPa.

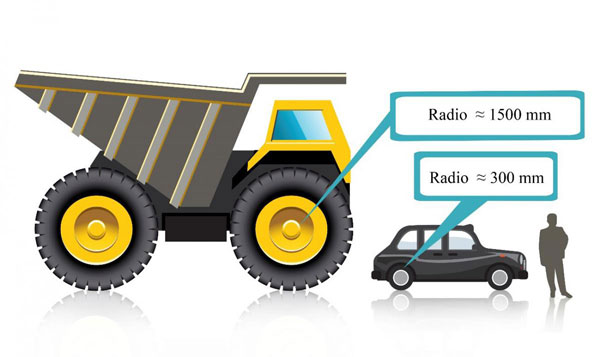

Nota: El orden de magnitud del valor del radio sin carga de las llantas es un indicativo del vehículo objeto de la solicitud, como aparece en los siguientes ejemplos:
