- Construcción de vías de acceso. Construcción de 200 km de vías nuevas al interior del área de influencia físico-biótica del AD Llanos 95.
- Adecuación de vías. Adecuación de hasta de 50 km de vías al interior del área de influencia físico-biótica del AD Llanos 95.).
- Mantenimiento de vías. Mantenimiento de las vías existentes y/o a construir, y que sean utilizadas por el proyecto.
- Construcción plataformas multipozo. Construcción de hasta quince (15) plataformas multipozo de máximo cinco (5) hectáreas cada una,
- Construcción de Facilidades de Producción. Construcción de Facilidades Centrales Producción (FCP) y de Facilidades Tempranas de Producción (FTP), las cuales se podrán considerar mediante las siguientes alternativas:
- Facilidades Centrales de Producción:
- Alternativa 1: Construcción de hasta dos (2) FCP de máximo 7 ha cada una.
- Alternativa 2: Ampliación de hasta dos (2) plataformas multipozo pasando de 5 ha hasta máximo 7 ha.
- Facilidades Tempranas de Producción:
- construcción de hasta quince (15) Facilidades Tempranas de Producción FTP de hasta 1 ha, las cuales estarán contempladas dentro del área de intervención de las 15 plataformas multipozo solicitadas.
- Construcción de Zonas de Disposición de Material Sobrante de Excavación (ZODME). Construcción de 17 ZODME, distribuidos de la siguiente manera:
- Quince (15) ZODMEs de máximo 1 hectárea, uno (1) por cada plataforma, los cuales estarán inmersos en las 5 hectáreas de cada una.
- Dos (2) ZODME de máximo 1 hectárea, uno (1) por cada Facilidad Central de Producción, los cuales estarán inmersos en las 7 hectáreas de cada una.
- Perforación de Pozos. Perforación de un total máximo de 120 pozos con una distribución estimada de 75 exploratorios y/o productores y 45 inyectores/reinyectores de agua. Los pozos se perforarán a profundidades estimada de 16.000 ft TVD.
- Construcción de Líneas de Flujo. Construcción y operación de hasta 300 km de líneas de flujo para transporte de fluidos de producción (Crudo, agua y gas) dentro del área de influencia físico-biótica. Las líneas de flujo tendrán un diámetro de hasta 16" y un DDV de hasta 20 metros cuando se lleve a cabo la construcción a campo traviesa.
Para líneas de flujo paralelas a las vías, el derecho de vía (DDV) estará inmerso dentro de los 40 metros de DDV para uso mixto (Zonas de Préstamo Lateral - ZPL, vías, líneas de flujo y líneas eléctricas). La instalación de las tuberías puede ser de forma enterrada y/o superficial.
- Generación Local de Energía. Autorización para la generación local de energía en las plataformas multipozo y/o facilidades de producción, mediante sistemas de generadores y/o turbinas que funcionen a base diésel, gas natural, GLP, fuel oíl.
- Líneas eléctricas. Construcción y operación de hasta 300 Km de líneas de transmisión eléctrica de media y baja tensión con un DDV de hasta 15 m a campo traviesa y un DDV de hasta 16 m de líneas eléctricas cuando se utilice un derecho de vía mixto. Para líneas eléctricas paralelas a las vías, el derecho de vía estará inmerso dentro de los 40 metros de DDV para uso mixto (Zonas de Préstamo Lateral - ZPL, vías, líneas de flujo y líneas eléctricas).
- Granja Solar Fotovoltaica. Construcción y operación de dos (2) granjas solares fotovoltaicas de hasta 5 MW, con un área de ocupación de hasta 6,5 hectáreas cada una. La capacidad de generación podrá ser de manera combinada (solar u otro tipo de generación), centralizada, distribuida en cualquier punto al interior de AD Llanos 95.
- Subestaciones Eléctricas. Construcción de subestaciones eléctricas, ubicadas dentro de las facilidades centrales de producción y/o plataformas con un área de intervención de hasta de una (1) hectárea. Estas podrán ser:
- Una subestación interconectada al sistema eléctrico nacional o privada a un nivel de voltaje entre 230 kV, 115 kV, para bajar a 34,5 kV;
- Una subestación elevadora que arranque desde un nivel de voltaje de 480 V para aumentar a 34,5 kV.
- Interconexión a redes del sistema nacional y/o privado. Autorización para la interconexión a redes del sistema nacional y/o privado existentes y/o a construir a futuro dentro del área de influencia físico-biótica del AD Llanos 95.
- Optimización de potencial calórico. Autorización para la optimización del potencial calorífico proveniente del agua de producción generada en las facilidades de producción.
- Disposición de aguas (DISPOSAL) e Inyección por recobro mejorado (WATERFLOODING). Autorización para la Disposición de aguas, mantenimiento de presión en el yacimiento, recobro secundario y/o recuperación mejorada en las Formaciones Carbonera unidad C1, C3, C5 y C7, Mirador, Barco, Guadalupe y Une, a través de pozos inyectores / reinyectores, los cuales incluyen disposición de aguas (DISPOSAL) dando prioridad a Formación Carbonera unidad C1, C3, C5 y C7 y Formación Mirador.
- Recepción y transferencia de fluidos.Conexión a infraestructura de transferencia existente o proyectada (oleoductos o gasoductos) que se encuentren dentro del área de influencia y/o área a licenciar del proyecto. Entrega y/o recepción de fluidos de producción con otros campos de exploración y/o explotación de hidrocarburos para su respectivo tratamiento-almacenamiento y/o comercialización. El transporte de los fluidos se efectuará de dos (2) maneras:
- Por líneas de Flujo
- Por Carrotanques
- Reúso Materiales Constructivos.En el marco las actividades de desmantelamiento y abandono realizará:
- El reúso de material pétreo limpio de las plataformas y vías de acceso existentes asociadas a proyectos licenciados, para la construcción de plataformas, facilidades y/o vías.
- El Reúso de Residuos de Construcción y Demolición (RCD) al interior del proyecto para actividades de mantenimiento y/o construcción de plataformas, facilidades, vías y/o las actividades acordadas con la comunidad o propietarios de predios.
- Entrega de Cortes de perforación y Lodos de Producción. Entrega a terceros autorizados de cortes de perforación y lodos de perforación tratados o no tratados, para su manejo.
- Recirculación de Agua Residual. Recirculación de agua residual doméstica y no doméstica tratada, para su uso en riego sobre las vías a utilizar por el proyecto para el control de material particulado y demás alternativas establecidas en la Resolución 1256 del 23 de noviembre de 2021 del MADS.
Permisos de uso y/o aprovechamiento de recursos naturales
- Concesión de Aguas Superficiales. Solicitud de siete (7) puntos de captación en los siguientes cuerpos de agua: una (1) en el Caño Yaguarapo, dos (2) en el Río Guachiría, una (1) en el Caño Yatea, una (1) en el Caño El Venado, una (1) en el Caño Chiquito y una (1) en la Cañada El Piñal.
- Concesión de Agua Subterráneas. Permiso de concesión de aguas subterráneas en diecisiete (17) pozos ubicados en las plataformas o facilidad temprana a construir, con un caudal de 4,5 l/s, cada uno, aprovechados durante 12 horas al día, para uso doméstico e industrial. Los pozos tendrán profundidades de hasta 220 m, los filtros se establecerán por debajo de los 150 m, para no interferir con los niveles usados por la comunidad.
- Permiso de Vertimientos. No contemplan la realización de vertimientos a cuerpos de agua y/o el suelo.
- Ocupaciones de Cauce. Permiso de ocupaciones de cauce en el AI FB del AD Llanos 95, para noventa y cinco (95) ocupaciones de cauce sobre los cuerpos de agua superficiales con un rango de movilidad de 100 metros aguas arriba y 100 metros aguas abajo del punto central. Estos se contemplan para cruces de vías, cruces de líneas de flujo, cruces de líneas eléctricas. Se solicita el uso del método de Perforación Horizontal Dirigida (PHD) para la construcción de líneas de flujo, en casos que se considere necesario.
- Aprovechamiento Forestal. Se requiere solicitar un volumen de aprovechamiento máximo de 4.861,62 m3 en un área estimada de 938,62 ha distribuidas en las unidades ecosistémicas y coberturas vegetales.

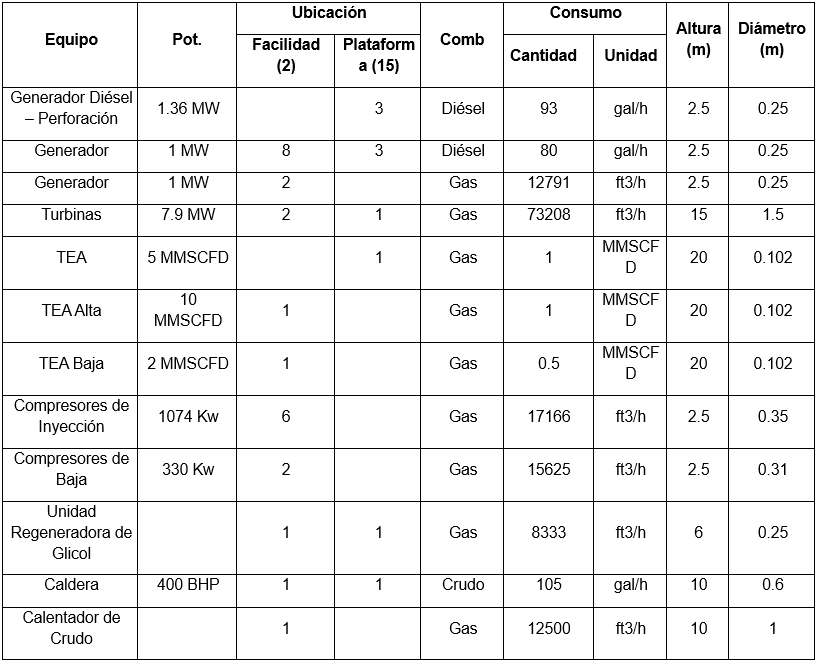

- Permiso de Emisión Atmosférica. Permiso de emisiones atmosféricas en las cantidades y fuentes que se muestran en la siguiente tabla:
Fuente: EIA Capítulo 4-7 Permiso Emisiones Atmosféricas, radicado ANLA 20256200943002 del 11 de agosto de 2025
- Aprovechamiento de Materiales de Construcción. Autorización para la compra de materiales de construcción a través de terceros autorizados que cuenten con los permisos ambientales correspondientes y títulos mineros vigentes. Autorización para adquirir material de las áreas de préstamo lateral ubicadas en las vías a construir para plataformas multipozo y/o facilidades.
- Inyeccion / Reinyeccion de Aguas De Producción: Disposición de Aguas (Disposal) e Inyección con Fines de Recobro Secundario y/o Recuperación Mejorada. Se solicita que se incluya la actividad de Inyección / Reinyección de fluidos en las formaciones receptoras: i). Carbonera Unidad C1, C3, C5 y C7 ii). Mirador, iii) Guadalupe, iv). Gachetá, v) Barco y vi). Une, con el fin de realizar:
- Disposición final
- Mantenimiento de presión del yacimiento, y/o
- Aumento del factor de recobro en el sistema petrolífero, mediante la implementación de las tecnologías:
- Recuperación secundaria
- Recuperación mejorado/EOR
Para esta actividad se contemplan hasta cuarenta y cinco (45) pozos inyectores/reinyectores (recuperación secundaria, mejorada y disposición de agua) que pueden ser pozos nuevos perforados para dicha actividad o pozos productores o secos existentes convertidos a inyectores, los cuales se ubicarían en cualquiera de las plataformas o facilidades.
El agua para la Inyección / Reinyección para recuperación secundaria y/o mejorada provienen principalmente de la producción del mismo proyecto AD Llanos 95 o de campos de PAREX o aliados, que cuenten con los respectivos permisos ambientales. También se contempla, la disposición de agua de producción en las unidades receptoras mencionadas. Igualmente se considera la entrega de agua de producción a terceros que cuenten con las respectivas autorizaciones.
- Manejo y Disposición de Residuos Sólidos Domésticos y No Domésticos. El tratamiento, aprovechamiento y disposición final de los residuos generados se llevará a cabo mediante terceros debidamente autorizados por las autoridades competentes.
